秸秆瓦安装规范,质检标准全网最全最专业的解

秸秆瓦的安装设计根据《屋面工程质量验收规范》(GB50207-2002)中的有关标准规范为依据

5.2屋面防水等级与坡度要求

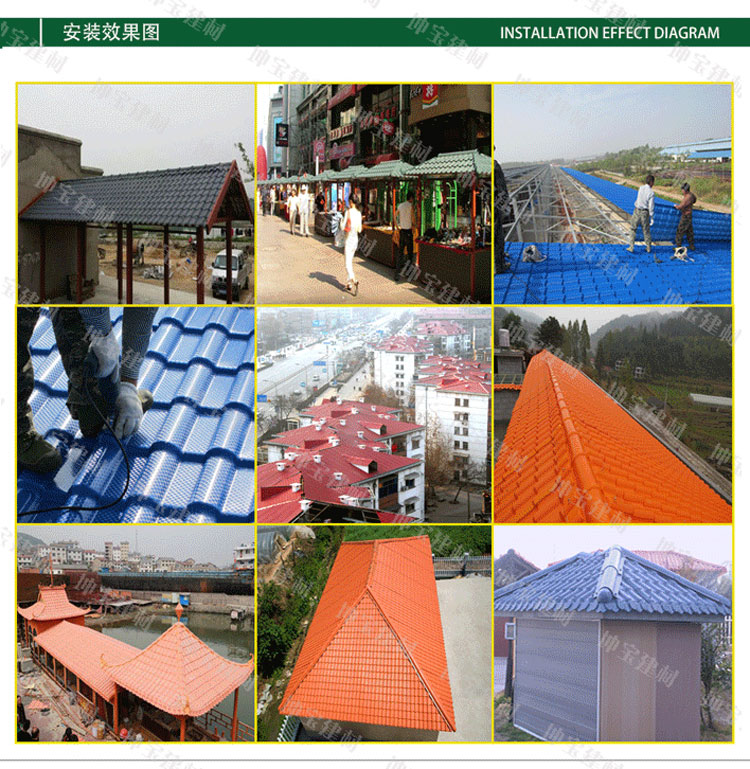

瓦屋面用于坡屋顶,也常称坡屋面。目前瓦屋面已较多的采用钢筋混泥土屋面结构基层,但仍有部分采用木屋架、木梁檩条基层。当屋面瓦单独使用时,可用于防水等级为三级、四级的屋面防水;屋面瓦与防水卷材或防水涂膜复合使用时,可用于防水等级为2级、3级的屋面防水。屋面瓦、防水卷材或防水涂膜分别作为一道防水设防,现较混泥土屋面结构层不计为一道防水设备。《屋面工程技术规范》GB50345-2004规定了屋面的排水坡度,其中平瓦为≥20%,常用屋面坡度为17.5°-51°。

5.3屋面配件及安装要求
  1. 挂瓦条
木挂瓦条截面规格为30x30mm,应作防腐处理:水泥瓦(420x330mm)的挂瓦条间距设计为:当屋面坡度>22.8°时,挂瓦条的间距不应大于320mm。因为秸秆瓦副面长度为400mm,相比普通水泥瓦的幅面小20mm,所以当屋面坡度>22.5°时,为保证搭接长度达75mm挂瓦条间距应不大于325mm:当屋面坡度≤22.5°时,挂瓦条间距不应大于300mm以保证搭接长度至少为100mm。秸秆瓦幅面的缩小使得挂瓦条间距缩小以达到规范要求的屋面搭接长度。
挂瓦条用长度50-60mm、直径3.1-3.4mm圆钉固定在顺水条上。挂瓦条与每根顺水条相交处均应用钉子固定。挂瓦条鱼挂瓦条的接头处应该落在顺水条上,并应相互错开,屋檐处应设置两根挂瓦条以使屋檐处屋面瓦在纵向更牢固。
  1. 顺水条
木顺水条截面:30x20mm,@450-600mm的木条,应作防腐处理。采用长度大于50mm、直径大于4mm的水泥钉固定于钢筋混泥土屋面板上,钉子最大间距为450mm,排水沟2边及斜屋脊两边应各钉一根顺水条。
当保温层嵌入顺水条空格内设置时,顺水条尺寸应为30mmx(d+10mm);当同时采用阻隔膜卷材时,顺水条应为30mmx(d+15mm)。D为保温材料厚度,顺水条间距为450-600mm,挂瓦条尺寸30x30mm。
在现浇钢筋混泥土屋面或基层屋面上,可用ABS工程塑料制成的挂瓦条支架代替顺水条,安装间距450-600mm,现浇屋面固定挂瓦条的钉子采用直径为4mm、长度为60mm的水泥钢钉,木屋面板采用50mm长、直径为3.1-3.4mm的圆钉,直接穿过挂瓦条支架的方空钉入屋面板内。
使用顺水条或挂瓦条支架作用有:保证冷凝水排出以及挂瓦条的通风。严禁挂瓦条直接钉入屋面板上。所用固定挂瓦条及顺水条的固定件均采用耐防腐锈的制品。
  1. 辅助配件
通风屋面系统有辅件的有檐口挡篦、檐口通风条、正脊通风挡篦和通风自粘性菲加卷材、脊瓦托木支架。脊瓦搭扣、铝质排水沟、软质PVC排水沟、彩钢排水槽、排水沟泡沫止水条、阻隔膜卷材聚苯乙烯挤塑泡沫保温板等。该系统在屋面构造上部阻止热辐射的传导,中间单道或二道通风自导流系统能带走热量和水蒸汽,下部的保温层在严冬之时确保室内温度。
屋面瓦与立面墙直角的结合部及折坡屋面结合部等节点大样采用了后施工自粘性密封材料,是由柔性泛水、泛水压线、密封膨胀钉等材料组成。
另外,在华北、西北、沿海等风力较大的地区,在屋面坡度为22-35°时,檐口瓦以上可以根据各地风力大小不同确定用钉钉瓦的比率。屋面坡度在35-45°时,每块瓦都要用钉子钉牢,每块瓦下端都要搭扣勾牢。钉子的位置在每块瓦的上部搭接处,秸秆瓦>35°时不得采用挂瓦条支架,必须采用顺水条,将顺水条牢固固定于屋面板上。挂瓦条应与顺水条钉牢。
  1. 节点处理
坡屋面中会出现瓦片与墙体或其他构筑物结合的部位,此部位的处理是屋面防水的关键,处理时必须认证考虑结合连接的方法和材料,严格遵照设计的要求或相应的标准图集的做法施工。秸秆瓦屋面安装的节点处理,可以参考《江苏省建筑构件配件图集——瓦屋面》(苏J10-2003《瓦屋面》)、J15《瓦屋面》、鲁L01J202(屋面)等。
